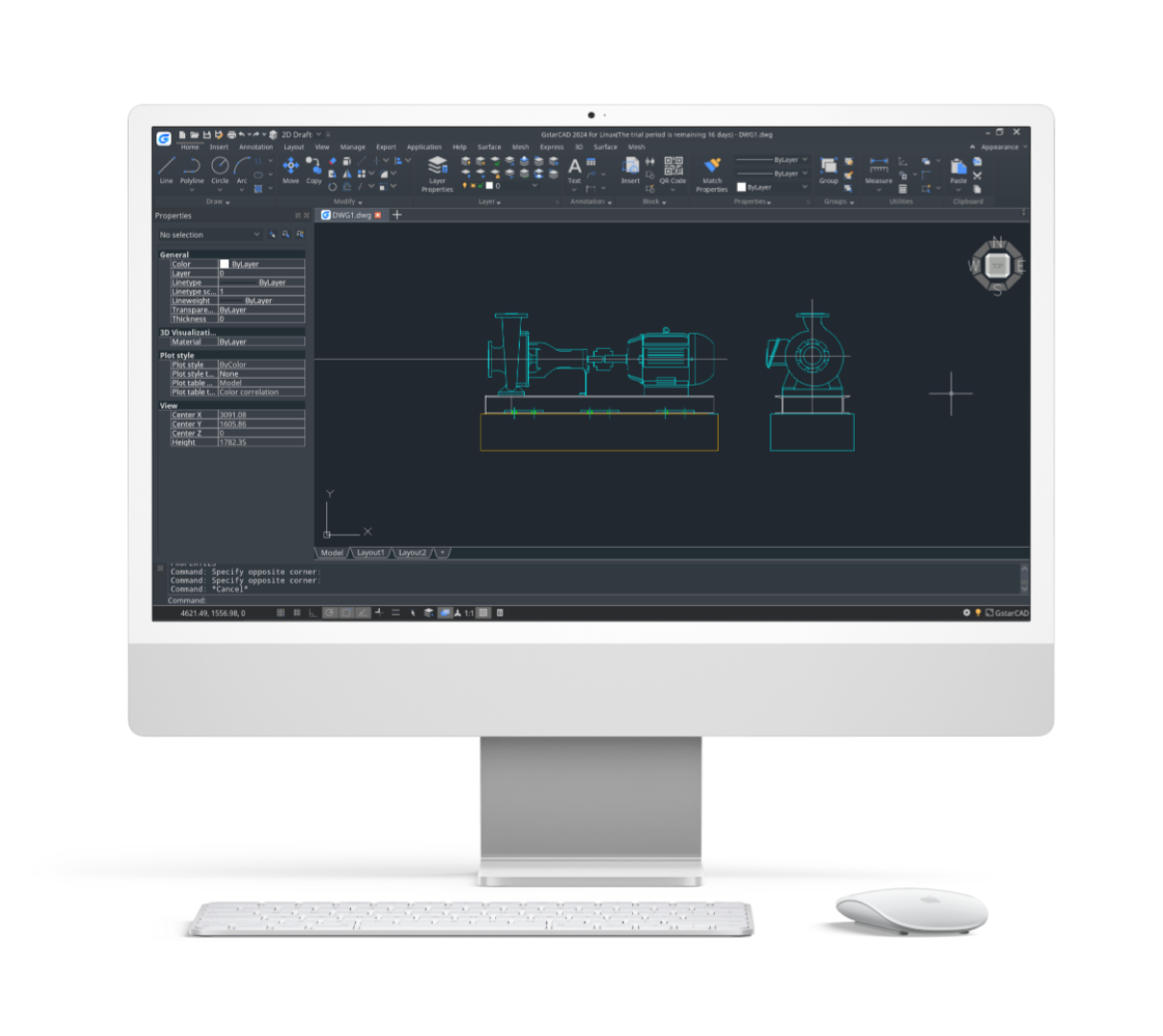

La réalisation d’un dessin technique répond à de nombreux critères. De nombreuses règles régissent la conception d’un dessin industriel, car il possède une importance capitale. Tout d’abord, le dessin technique permet de détailler les éléments jusqu’au moindre détail grâce aux logiciels tels que GStarCAD. Ensuite, le dessin technique mentionne les dimensions, les ressources et les annotations nécessaires dont l’opérateur a besoin pour réaliser l’ouvrage. Enfin, le dessin industriel sert de support de communication entre tous les opérateurs et les concepteurs du projet. Mais comment s’en sortir avec toutes ces règles et ces normes à respecter ? Le dessin technique se compose d’éléments spécifiques à inclure dans un ordre donné.

Que contient un dessin technique ?

Le dessin technique se compose de différents éléments qui sont essentiels à sa compréhension.

  • Les coordonnées sont principalement utilisées pour les dessins de grandes tailles ou particulièrement complexes. Servant de points de références, les coordonnées permettent une meilleure compréhension du contenu.
  • Le cartouche contient toutes les informations importantes du projet telles que le nom des pièces, les opérateurs affectés à la tâche, le nom des entreprises pour les matériaux, etc. Le cartouche contient également des informations techniques comme l’échelle, les matériaux utilisés ou encore le système d’unité de mesure.
  • Les projections orthographiques fournissent les informations liées à la géométrie de la pièce. En affichant les dimensions et les tolérances, les informations permettent une projection en 2D et différents angles de vue.
  • Les différentes vues, isométriques, en coupe ou détaillées, offrent des informations supplémentaires sur la géométrie comme les directions de montage et d’assemblage, les zones de découpe du matériau ou encore les dimensions.
  • Les notes au fabricant contiennent des informations additionnelles qui peuvent aider la fabrication de la pièce. Les instructions laissées par l’opérateur peuvent être de l’ordre de la description, de la mise en garde pour la sécurité ou de techniques d’assemblage.

Dans quel ordre faut-il réaliser un dessin technique ?

Un dessin technique se réalise par étape. Chaque élément a une place attitrée sur le dessin, d’abord pour que le dessin soit bien organisé, mais également pour que les opérateurs sachent où trouver l’information. La première étape consiste à trouver un patron. Il existe différents standards (DIN, ISO, ASTAM) qui précisent les coordonnées, les angles et les caractéristiques du projet. Ensuite, les projections orthographiques sont ajoutées, puis les vues détaillées et en coupe. C’est seulement après que vous pouvez placer la vue isométrique si votre projet en a besoin. Cette vue est nécessaire que si la géométrie de la pièce est complexe. Ensuite, dessinez les lignes de construction telles que les lignes médianes, les lignes de coupe et les points centraux. Vous pouvez ensuite ajouter les dimensions sur l’ensemble du dessin. Pour détailler la pièce, ajoutez la longueur, la taille et la localisation de tous les trous et les filetages, puis ajoutez les tolérances sur les parties nécessaires. Les tolérances précisent les écarts de valeurs acceptables. Enfin, remplissez le cartouche et ajoutez les notes au fabricant si nécessaire. Prenez le temps de vérifier votre dessin technique pour être sûr de n’avoir rien oublié.

La manière de communiquer dans un projet, qu’il soit d’ordre industriel ou non, est capitale. La transmission des informations doit être claire, efficace et rapide. Dans le domaine de l’industrie, des dossiers de plusieurs dizaines de pages sont souvent écrits pour garder une traçabilité des données et des instructions. Mais la lecture s’avère souvent fastidieuse et laborieuse. Pour faciliter la communication, la conception d’un bâtiment ou d’une pièce à fabriquer se base sur un unique dessin. Un dessin technique au langage universel qui facilite une compréhension précise et rapide. Le dessin s’avère être un moyen de transmission beaucoup plus efficace que l’écriture. Après tout, si l’on revient à la base, l’enfant ne commence-t-il pas à communiquer par le dessin avant de s’exprimer à l’écrit ?

Pourquoi le dessin précède-t-il l’écriture ?

Le dessin est un langage graphique qui se base sur le langage verbal et visuel. L’enfant se sert du dessin pour exprimer ses pensées et ses émotions avant d’acquérir les connaissances du langage de sa culture. Dans une sorte d’idéogramme qui n’a de sens que pour lui, il exprime ce qu’il vit. Le dessin est une étape essentielle au développement de l’enfant, car c’est un moyen qu’il utilise pour garder une trace de ses pensées avant de connaître la complexité de l’écriture. Si on remonte l’Histoire, nos ancêtres nous ont laissé une multitude de représentations graphiques pour témoigner de leur mode de vie. Les dessins présents dans la grotte de Lascaux, par exemple, démontrent la capacité de transmettre un message au monde entier, peu importe la langue ou la culture. En effet, environ 18 000 ans après le tracé de ces formes représentant des animaux, nous admirons et comprenons encore le message transmis. Le dessin possède le pouvoir de représenter facilement ce que nous vivons et permet de le partager à grande échelle.

Le dessin technique est-il compris de tous ?

Si le dessin peut être compris indépendamment d’une langue ou d’une époque, le dessin industriel nécessite tout de même quelques règles de bases. Le concepteur et le fabricant se servent du dessin technique pour orchestrer l’ensemble du projet de construction avec toutes leurs équipes. Le dessin technique se doit d’être représenté dans un langage clair, précis et international. Tous les techniciens engagés dans le projet doivent pouvoir comprendre les instructions en un instant et dans des conditions qui ne sont pas toujours favorables à la concentration. Le dessin technique est un outil de communication simplifiée, mais ne présente aucune ambiguïté de compréhension. Pour assurer la diffusion d’un message clair, le dessin technique exige la maîtrise de règles spécifiques à sa compréhension. L’ISO (International Standard Organisation) a normalisé internationalement des règles précises qui visent à favoriser une interprétation commune. Ces règles permettent de définir de façon complète la pièce à fabriquer (forme, dimensions, matériau, etc.) et d’agencer les pièces dans le mécanisme ou l’ouvrage (montage, fonctionnement, assemblage, etc.).

Que contient le dessin industriel ?

S’il est vrai que le dessin industriel facilite la lecture du projet, il ne peut pas être qualifié de dessin facile. Le dessin technique ne se limite pas à quelques tracés schématiques, mais à un véritable langage graphique. Les normes sont très strictes pour ne permettre aucune approximation ou erreur quelconque. Chaque trait, échelle ou forme est répertorié, numéroté, classé et tous les renseignements nécessaires sont indiqués (repère, nombre, désignation, matière et observation). Chaque élément du dessin technique est soumis à de nombreuses normes pour être en capacité de le lire et de l’interpréter correctement. Ce langage graphique permet une communication claire et précise et garantit un travail de qualité.
